前は、obnizの公式サンプルを動かして

動かない部分を修正して、Twitterで呟いたら

本家から、丁寧な返事が来ました。

@obniz_io 公式のサンプルコードがちょっと古いようで、少し修正して、動くようになりました！#obniz https://t.co/ZIMReXc6dQ #電子工作 #IoT https://t.co/UV4vhxcFQB

— 川島@ソフトウェア、Web、アプリ、IoT作るのが大好き (@kokensha_tech) 2018年6月29日

ありがとうございます．ちょっとサンプルコードとして説明不足気味な部分もあったので，そこも含めて修正しますね

— obniz (@obniz_io) 2018年6月29日

嬉しいですよね。

obnizがとても楽しい製品ですし、考え方も時代に合致していますから

どんどんサービスを拡大して、製品をもっともっといいものにしてもらいたいですね。

今回は、引き続き、obnizの公式のサンプルの一つを動かしてみました！

マトリックスLEDに文字描画

https://obniz.io/explore/15

早速、部品の調達をしました！笑

静電気防止の袋から出してみましょう！

いい感じです。

8×8のドットマトリクスLEDが合体しています。

モジュールセット，SODIAL(R) 4イン1ドットマトリクスMCU LEDディスプレイモジュールDIYセット　Arduinoの5 PC接続ケーブルのため　赤

8×8の四つ連体しているものですね。

8×8のドットマトリクスLEDを四つ、自分で接続するのも可能ですが

今回は、すでにセットになっているものを用意していました（サンプルの中にも同じものを使われています。）

ハードウェアの接続

下の写真のように、接続してください。

ケーブルが5本ありますので、間違いが内容に気をつけてください。

obnizの方

ドットマトリックスLEDの方

プログラム

プログラムは、公式のサンプルのコード、そのまま利用しています。

お持ちのobnizを用意できていれば

上のobnizホームページにある、Run Programのボタンを押せば

すぐ、あなたのobnizが動作します！

すぐ、文字が右から左に流れますので、見逃すのに気をつけてください。笑（そんなに早くないです。）

一応、プログラムを掲載しておきます。

<!-- HTML Example -->
<!DOCTYPE html>
<html>
<head>
  <meta charset="utf-8">
  <meta name="viewport" content="width=device-width, initial-scale=1">

  <link rel="stylesheet" href="https://maxcdn.bootstrapcdn.com/bootstrap/4.0.0/css/bootstrap.min.css" integrity="sha384-Gn5384xqQ1aoWXA+058RXPxPg6fy4IWvTNh0E263XmFcJlSAwiGgFAW/dAiS6JXm" crossorigin="anonymous">
  <script  src="https://code.jquery.com/jquery-3.2.1.min.js" integrity="sha256-hwg4gsxgFZhOsEEamdOYGBf13FyQuiTwlAQgxVSNgt4="  crossorigin="anonymous"></script>
  <script src="https://cdnjs.cloudflare.com/ajax/libs/popper.js/1.12.3/umd/popper.min.js" integrity="sha384-vFJXuSJphROIrBnz7yo7oB41mKfc8JzQZiCq4NCceLEaO4IHwicKwpJf9c9IpFgh" crossorigin="anonymous"></script>
  <script src="https://maxcdn.bootstrapcdn.com/bootstrap/4.0.0/js/bootstrap.min.js" integrity="sha384-JZR6Spejh4U02d8jOt6vLEHfe/JQGiRRSQQxSfFWpi1MquVdAyjUar5+76PVCmYl" crossorigin="anonymous"></script>

  <script src="https://unpkg.com/obniz@1.5.2/obniz.js"></script>
</head>

<body>
<div id="obniz-debug"></div>
<br>
<div class="text-center">
    <h1>DotMatrix Draw a text</h1>
</div>

<script>

/* This will be over written on obniz.io webapp page */
var obniz = new Obniz("OBNIZ_ID_HERE");

obniz.onconnect = async function () {
  const matrix = obniz.wired("MatrixLED_MAX7219", {vcc:0, gnd:1, din:2, cs:3, clk:4});
  matrix.init(8*4, 8);
  matrix.brightness(7);

  const ctx = obniz.util.createCanvasContext(matrix.width, matrix.height);

  x = matrix.width;
  obniz.repeat(async function(){

    ctx.fillStyle = "black";
    ctx.fillRect(0, 0, matrix.width, matrix.height);
    ctx.fillStyle = "white";
    ctx.font = "9px sans-serif";
    ctx.fillText('株式会社虹賢舎　Helloこんにちは안녕하세요你好السلام عليكم', x, 7);
    x--;

    matrix.draw(ctx);
  }, 1000/20)
}

</script>
</body>
</html>

いろんな、言語、依存するライブラリーなども気にせずに

最初から、表示することができます。

上のプログラムにあったのは、日本語、英語、韓国語、中国語、アラビア語が表示されます。

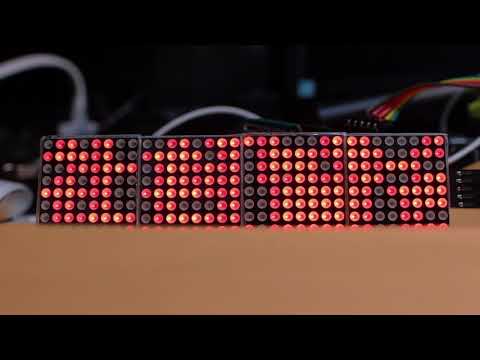

漢字で「株式会社虹賢舎」を表示したところです！
